F1UOD's page

Name:
Philippe
LESPINE

Address:
28 Chemin de la Bruyere
31750
France

QSL via:
eQsl, QRZ, E-mail request, Online request, No, thanks

QSL manager:

Expérience professionnelle:
- Radiocommunications militaires,
- Satellites scientifiques (Meteosat 2nd Generation),
- Aéronautique (B767, A32
x, A340, A380, A400M),
- Cisco Unified Communications Manager,
- Linux & Unix.

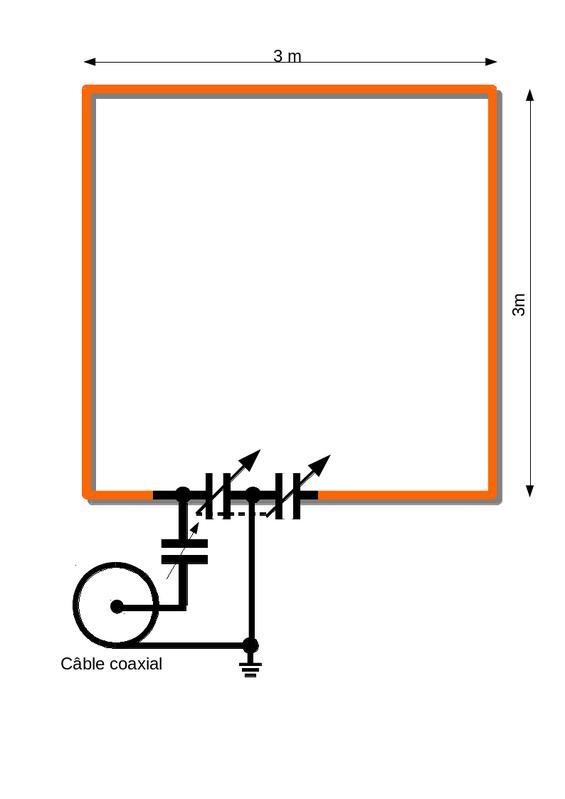

Réalisation OM, boucle NVIS 3m * 3m pour la bande 80m:
- Boite d'accord capacitive motorisée et pilotée à distance,
- Coffret en tôle d’aluminium étanche: 50 cm * 25 cm * 15 cm,
- Boucle de 12m de périmètre couvrant de 5.5MHz à 2MHz
en cuivre de ∅ 14mm,
- Supporte plus de 2,5 kW PEP … c’est validé ...
- D’abord réalisée en câble coaxial argenté de 6mm de diamètre la version définitive utilise du tube de cuivre écroui
de 14mm avec raccords «olive» noyés dans de la graisse vaseline solide, le tout est recouvert de vernis automobile.

Quelques explications sur la réalisation de l’antenne NVIS:

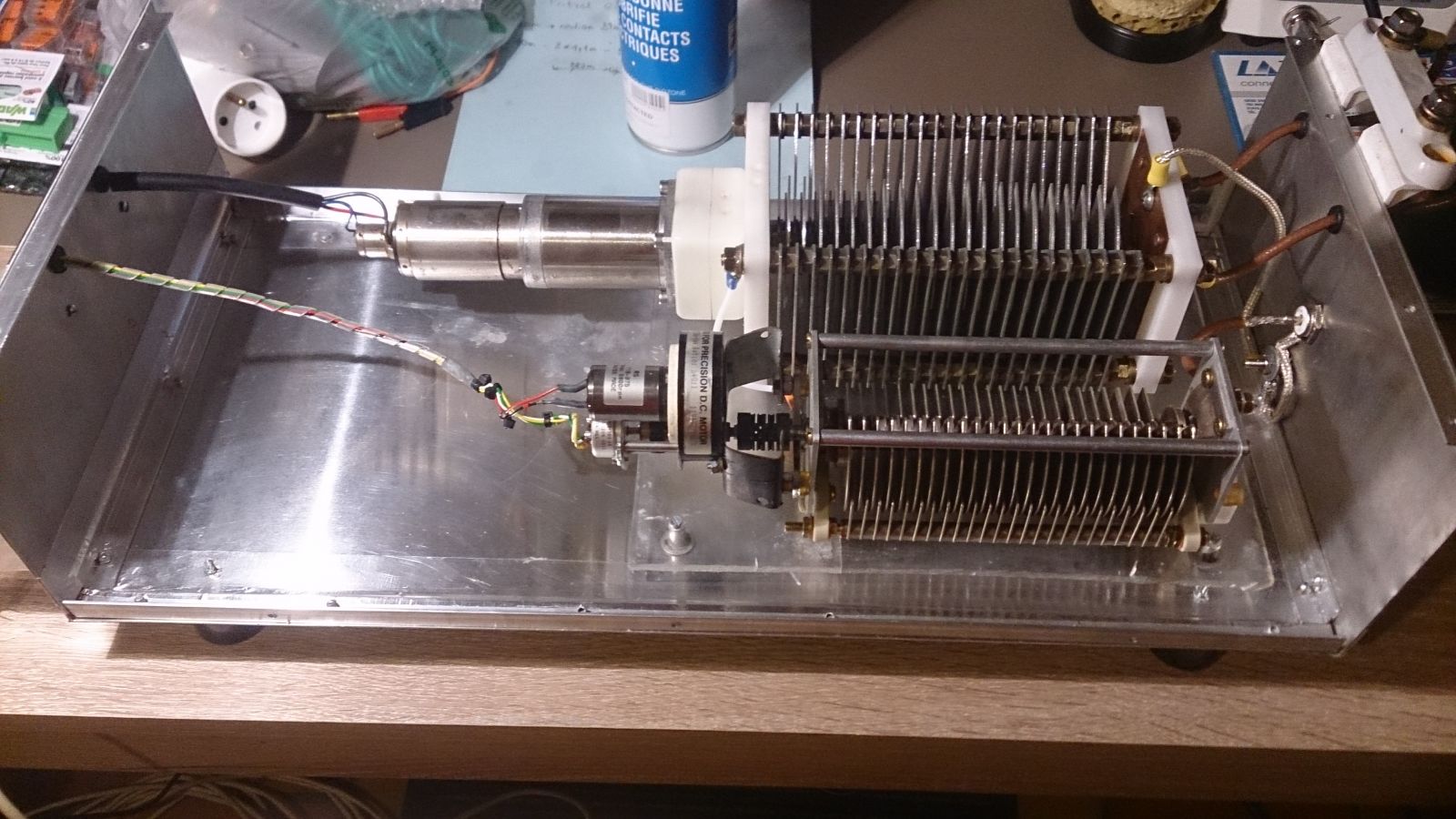

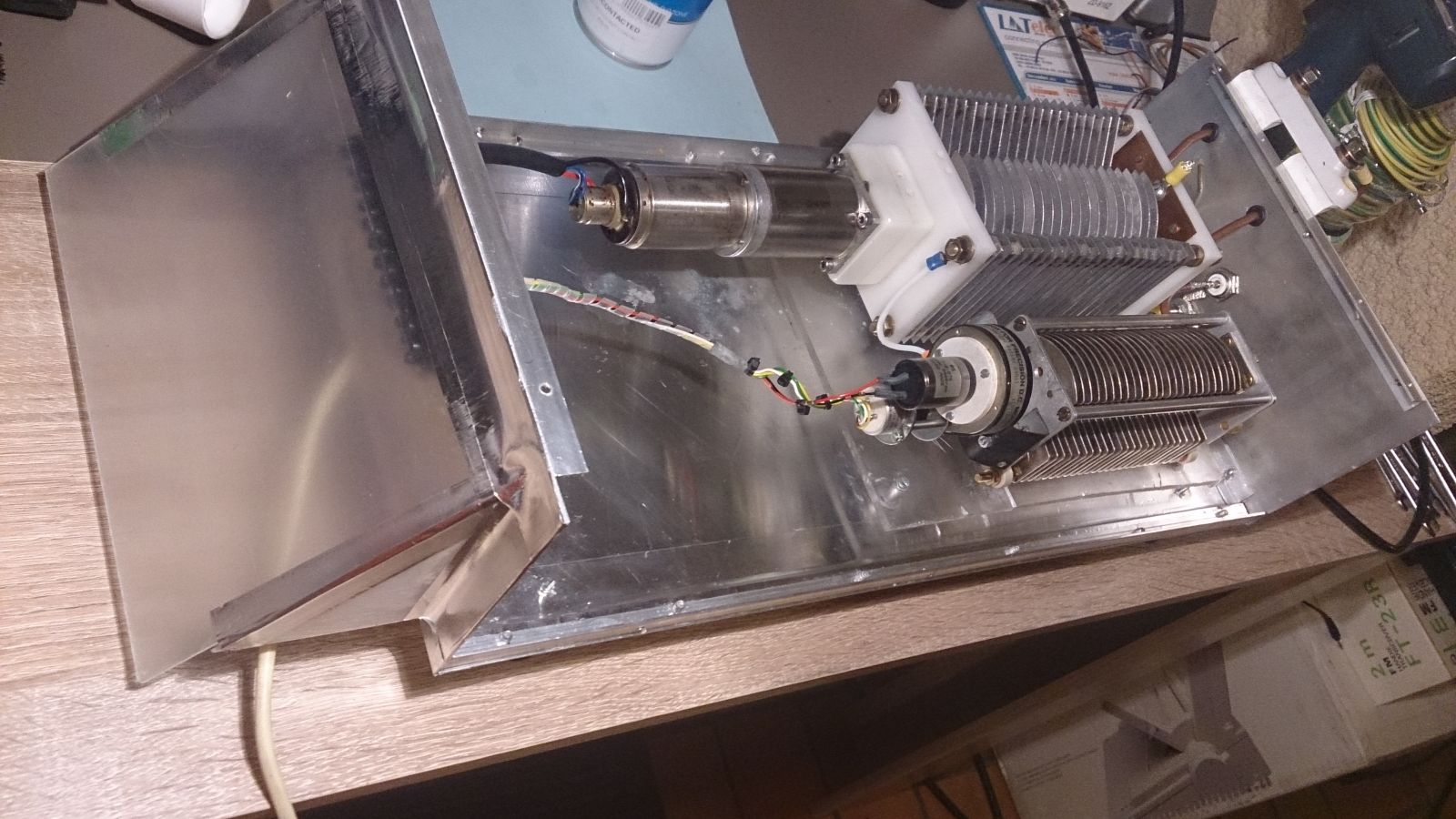

- La résonance de la boucle est obtenue via un condensateur différentiel « home made » piloté par un moto-réducteur asservi en position (roue codeuse). [ 2 * 16pf - 115pF / 11kV ]

- L’impédance est parfaitement ajustée à l’aide du 2nd condensateur, il est asservi en position via un potentiomètre 360° de précision [ 15pF - 375 pF / 5kV ]

- Un mesureur de champ permet de vérifier le niveau du signal émis.

L’antenne est posée à 17.5 cm du sol au bord de la pelouse.

- Le rendement en émission est excellent en trafic local et jusque dans un rayon de 2500 km, ce qui n’empêche pas le DX  comme par exemple un DX avec les iles Caïman sur 80m soit 8000 km.

Retour d’expérience sur l’antenne NVIS :
- C'est une excellente antenne qui récompense tous les efforts nécessaires à sa construction, c’est la seule antenne qui vous donnera totale satisfaction au fond d’une vallée, dans une forêt ou depuis un balcon appartement.

En tirant vers le ciel et non vers l’horizon elle ne connaît pas les zones d’ombre, elle vous étonnera en réception par sa grande immunité aux bruits industriels.

L’antenne est commercialisée par des professionnels, en particulier à destinations des marchés militaires, le prix à la vente est compris entre 5k€ et plus de 10k€ l'unité chez, par exemple, Barrett Communications, Codan, Comrod Communication, Harris, Poynting, Q-Mac, SMC, Stealth Telecom, Thales et Valcom.

Remplacement d’un galvanomètre SK sur un amplificateur linéaire :

- Vous désespérez à trouver un galvanomètre de remplacement, la fameuse pièce d’origine, vous pouvez vous en sortir honorablement en utilisant le logiciel gracieusement fourni gracieusement par F5BU s’appelant « Galva »

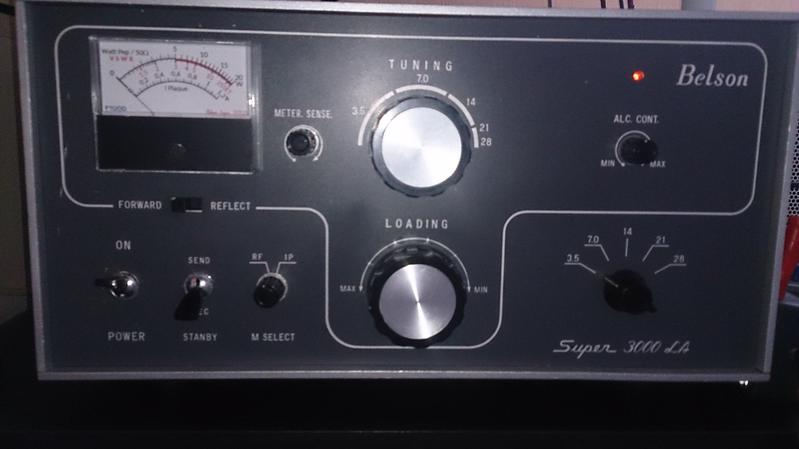

- A l’origine le galvanomètre d’un vénérable amplificateur Belson est difficilement lisible, il est encastré, il permet d’évaluer le ROS minimal et de mesurer l’intensité plaque jusqu’à 1,2A.

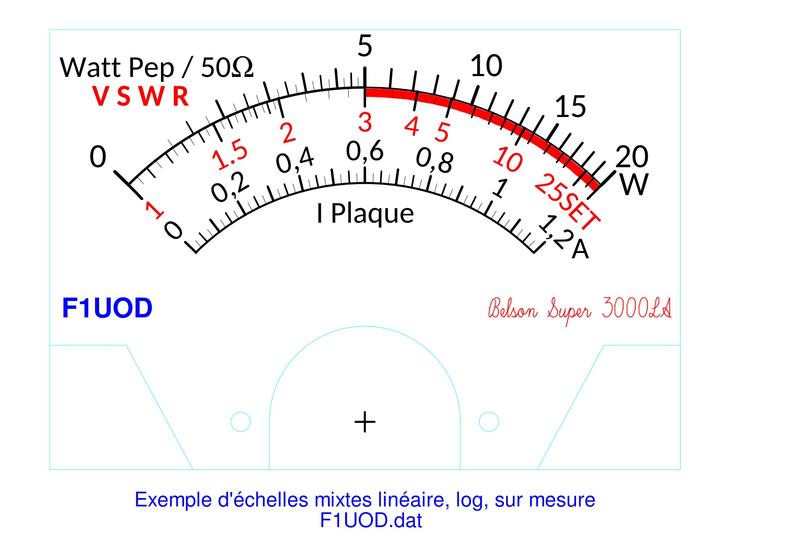

Le nouveau galvanomètre :

- Le projet va consister à se procurer un galvanomètre 100µA plus grand, il sera monté en face avant pour une meilleure lisibilité, un PM1 sera parfait, avec le logiciel nous allons créer les graduations en y ajoutant la mesure de puissance qui faisait défaut.

- Pour la fonction ampèremètre on graduera linéairement tous les 25mA cela permettra de mieux évaluer le courant de bias,

- Pour le ROS-mètre on créera les graduations qui n’existaient pas, un SWR de 3 correspond à 1/4 de la puissance directe, (fonction Vr/Vd avec 50% de déviation pour 1/4 de la puissance), cela permet de tracer un lot de graduations et donc d’afficher un ROS avec précision.

- Pour la puissance, l’échelle sera logarithmique (Pd = Vd²/50Ω), on positionne l’aiguille sur une puissance connue, ensuite la nouvelle valeur mesurée sera extrapolée, la méthode est suffisante, le calage est à effectuer sur chaque bande. On rappellera néanmoins que le ROS doit être le plus faible possible.

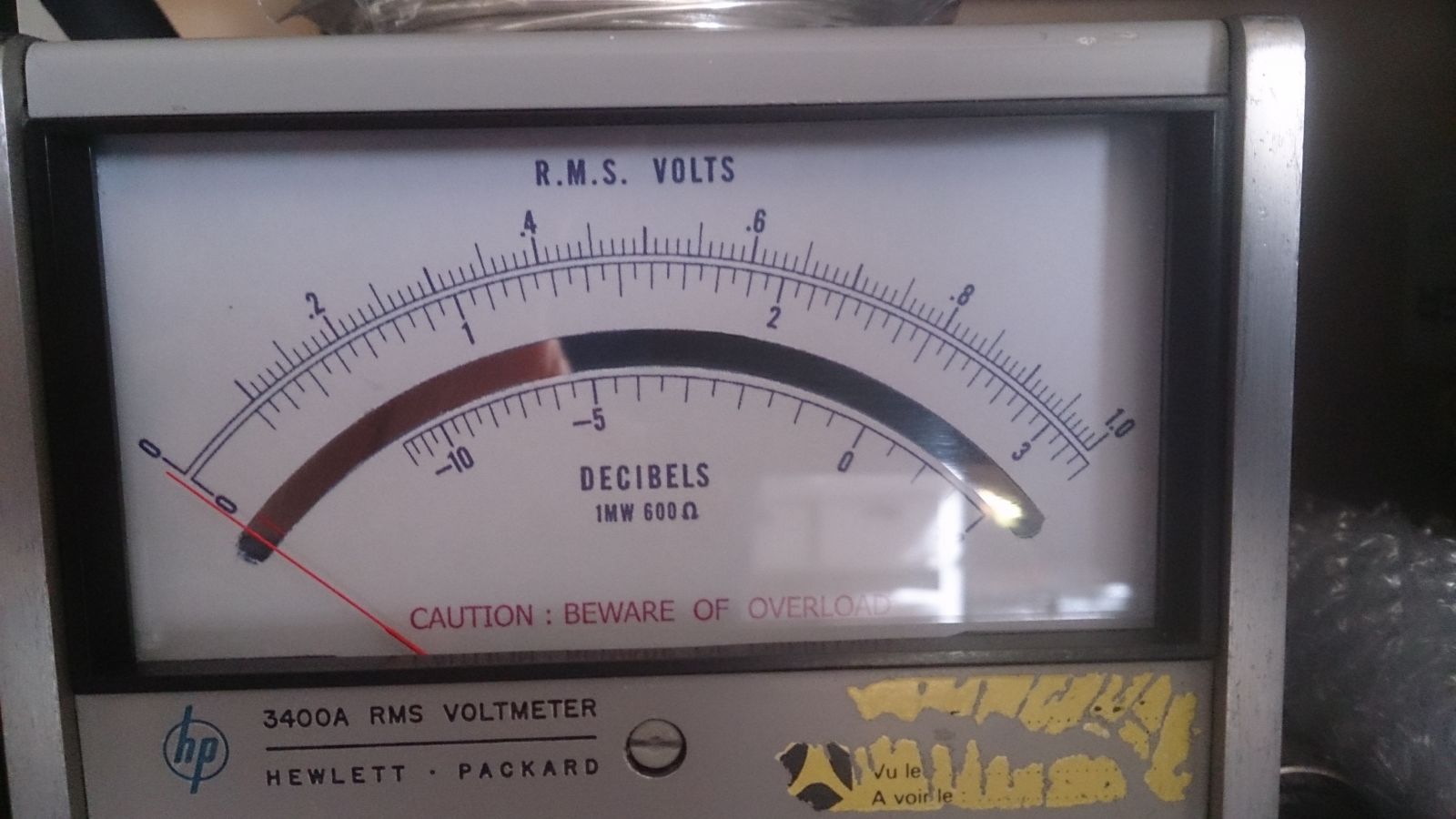

Restauration d’un galvanomètre de voltmètre HP 3400A RMS 10MHz :

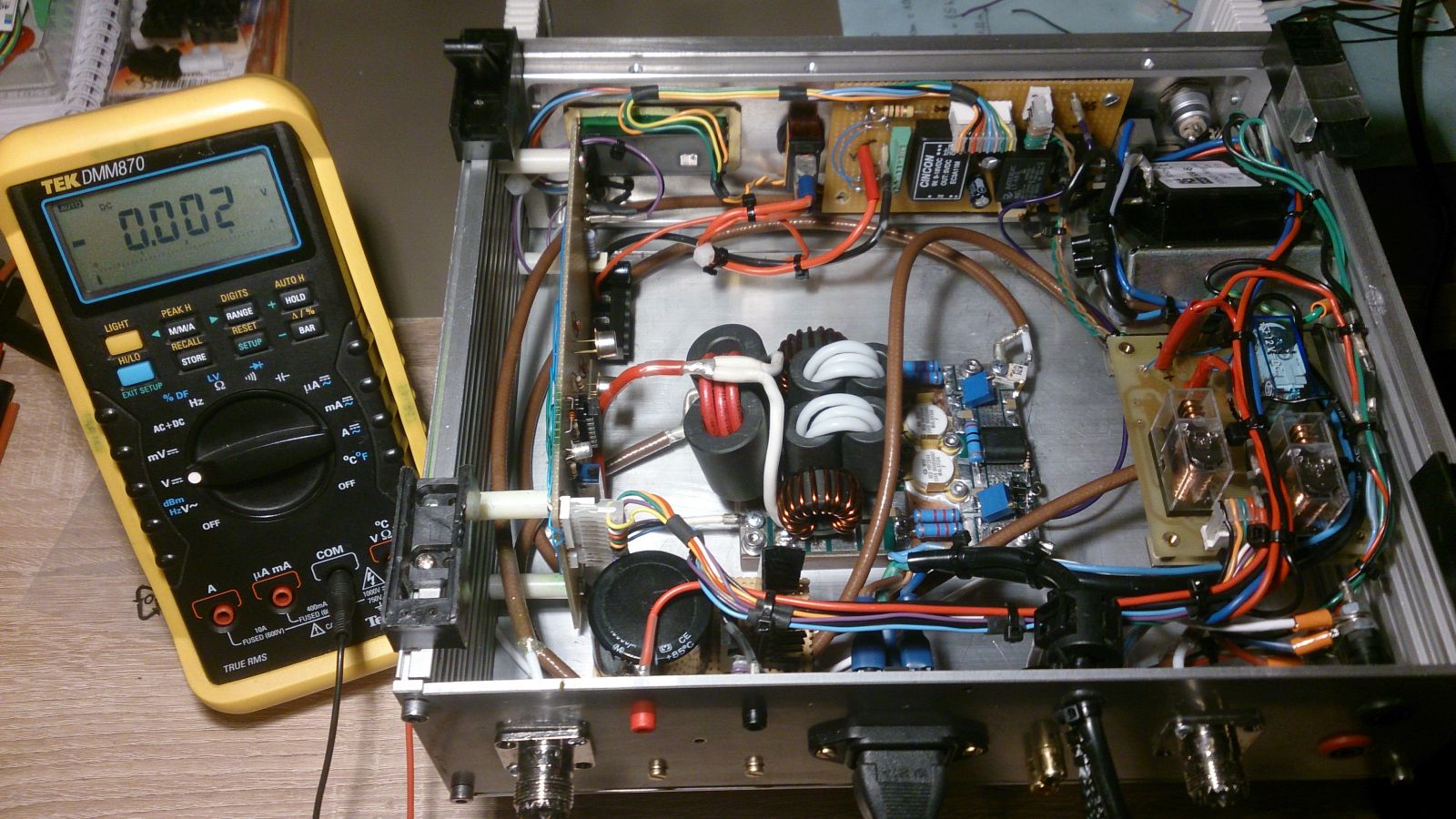

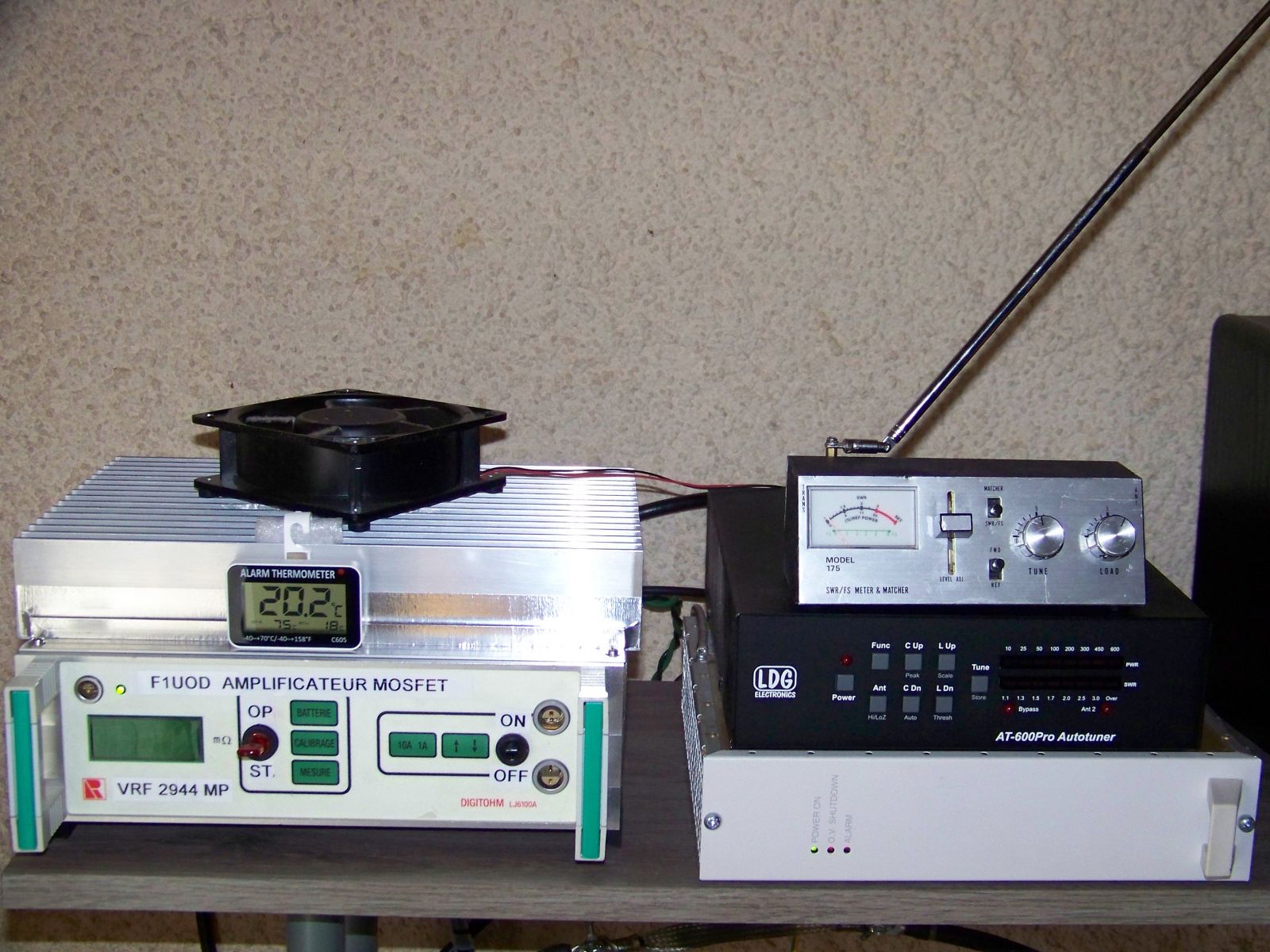

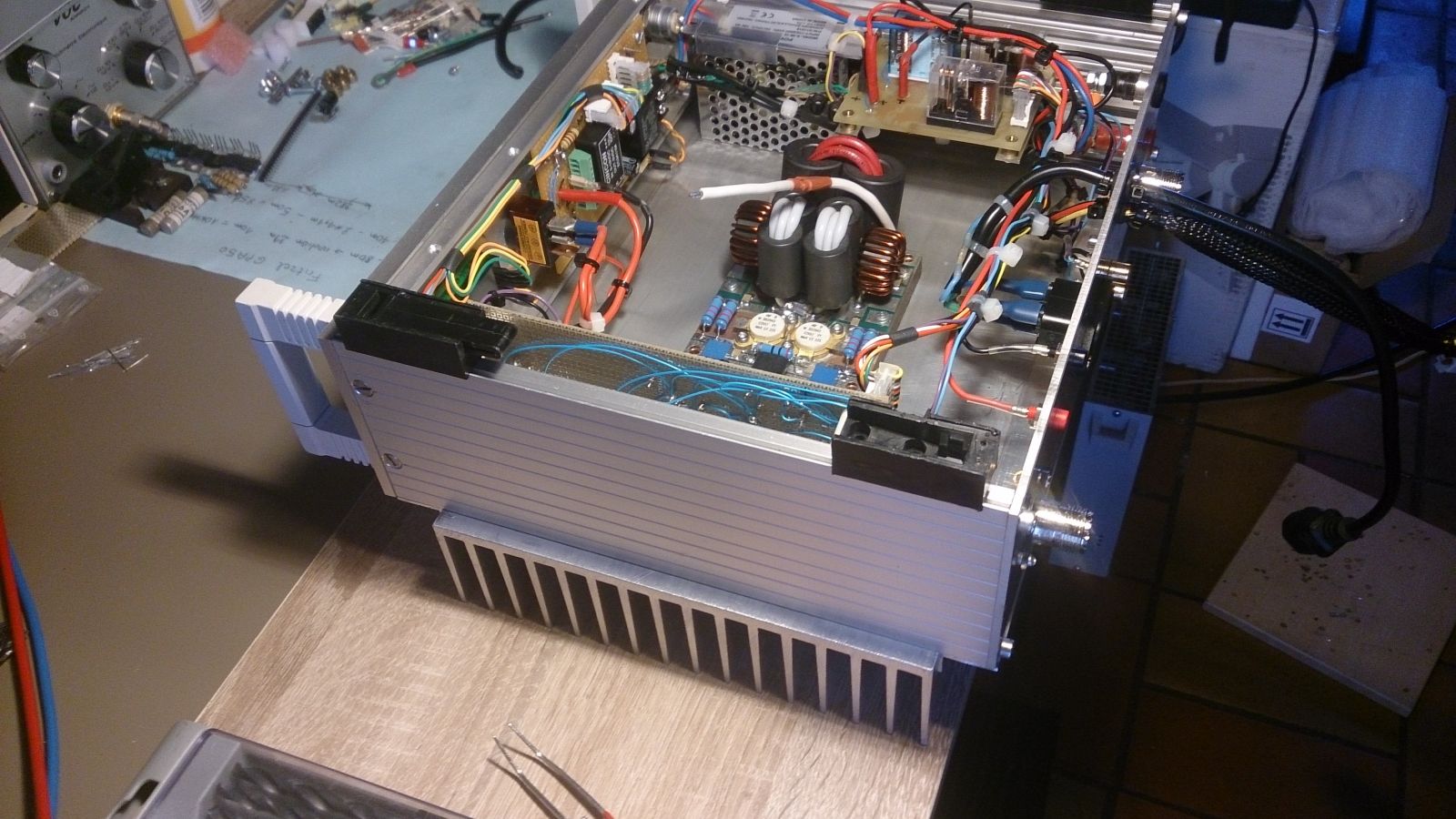

Réalisation d’un linéaire à base de MOSFET de puissance militaires

Souhaitant m’équiper d’un amplificateur linéaire bandes HF et 6m il restait à choisir entre des transistors ou des tubes. Les tubes ne sont plus fabriqués, sont devenus chers et peuvent avoir mal vieilli, les fameux amorçages destructeurs !

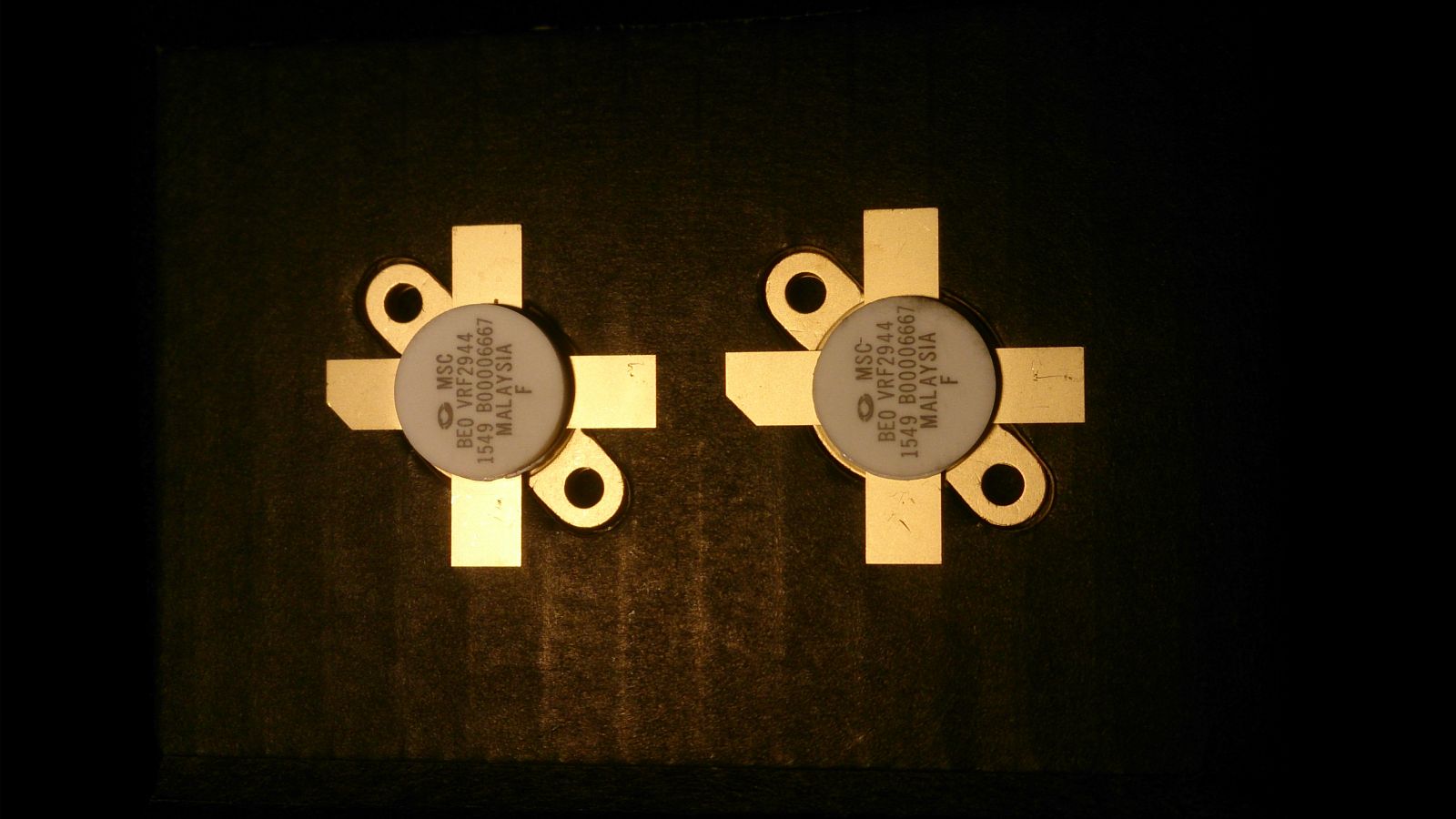

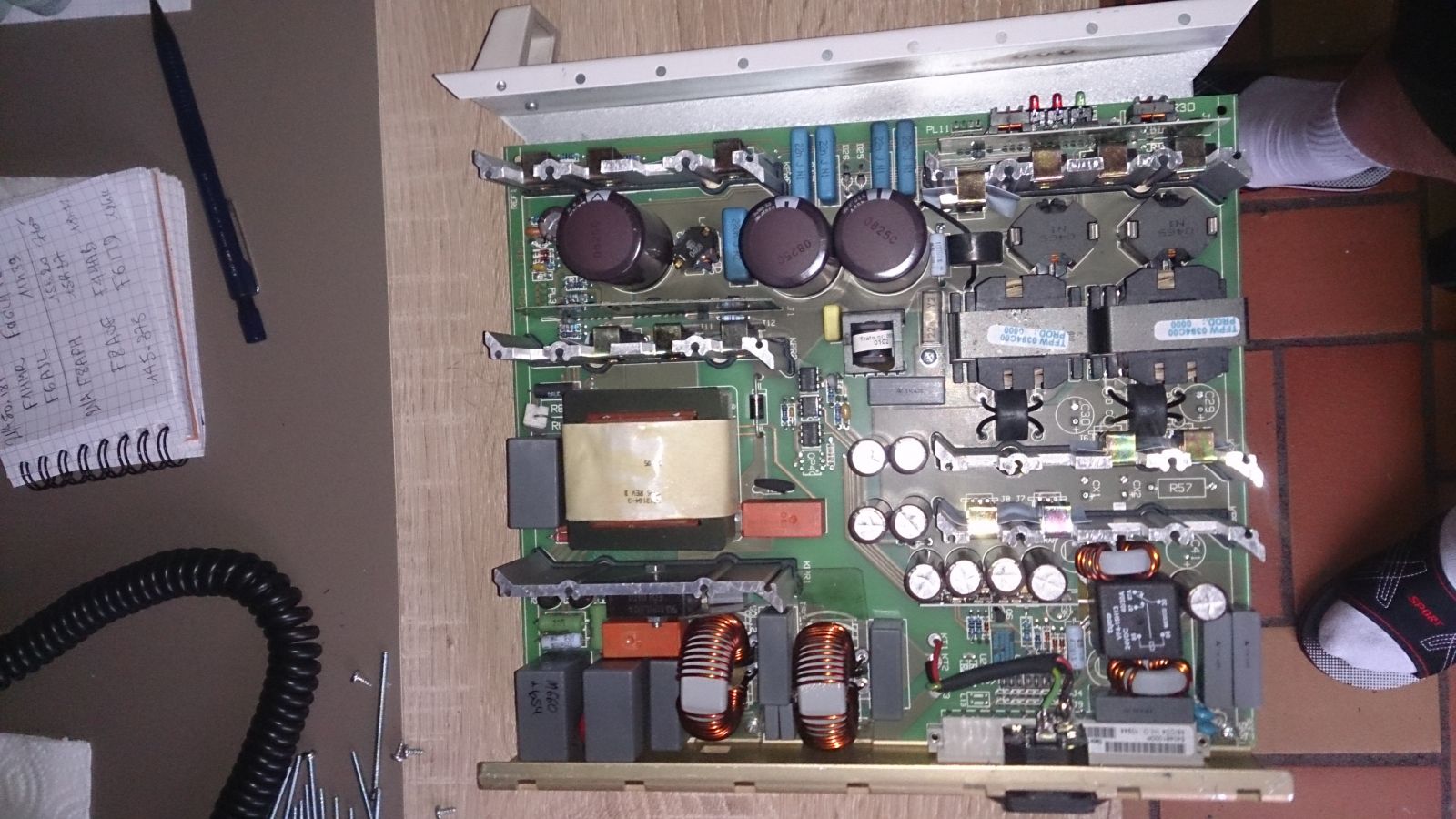

Les MOSFET RF de puissance au contraire se démocratisent, leur robustesse n’est plus à démontrer et leur prix baissent. Le choix s’est porté vers une paire de VRF 2944 MP délivrant au moins 400W RMS (datasheet) soit au moins 700W PEP (courbes du datasheet). Le montage étant en push-pull on peut espérer 1400W PEP avec une alimentation qui suive, on en trouve d’origine télécommunications militaires norvégiennes à 35€ l’unité chez un broker néerlandais, elles sont neuves et d’excellente conception.

Le coffret en aluminium dissipateur provient d’un vieux µ-ohmmètre réformé, il restait à le coiffer d’un radiateur adapté à ces MOSFET ( 30cm * 28cm * 7cm = 2.5kg ). A ces puissances les transistors sont vissés avec de la graisse compound à une semelle de transfert en cuivre de 7cm * 10cm et 1cm d’épaisseur. Le transfert thermique doit être homogène sur toute la surface de contact, les MOSFET en contact direct avec l’aluminium exploseraient.

S’agissant de MOSFET appairés à la fabrication il convient de régler les polarisations de grille avec une extrême précision, on fixe d’abord le courant de repos de chacun à Idq=250mA@50V puis on ajuste finement la même tension de grille à+/-100µV sur chaque grille. Le constat à l’analyseur de spectre est éloquant, mieux que les meilleurs tubes du marché …

Le gain étant de 23dB un atténuateur -3 dB a été ajouté, on connaît ainsi à l’avance la puissance de sortie et la stabilité est grandement améliorée.

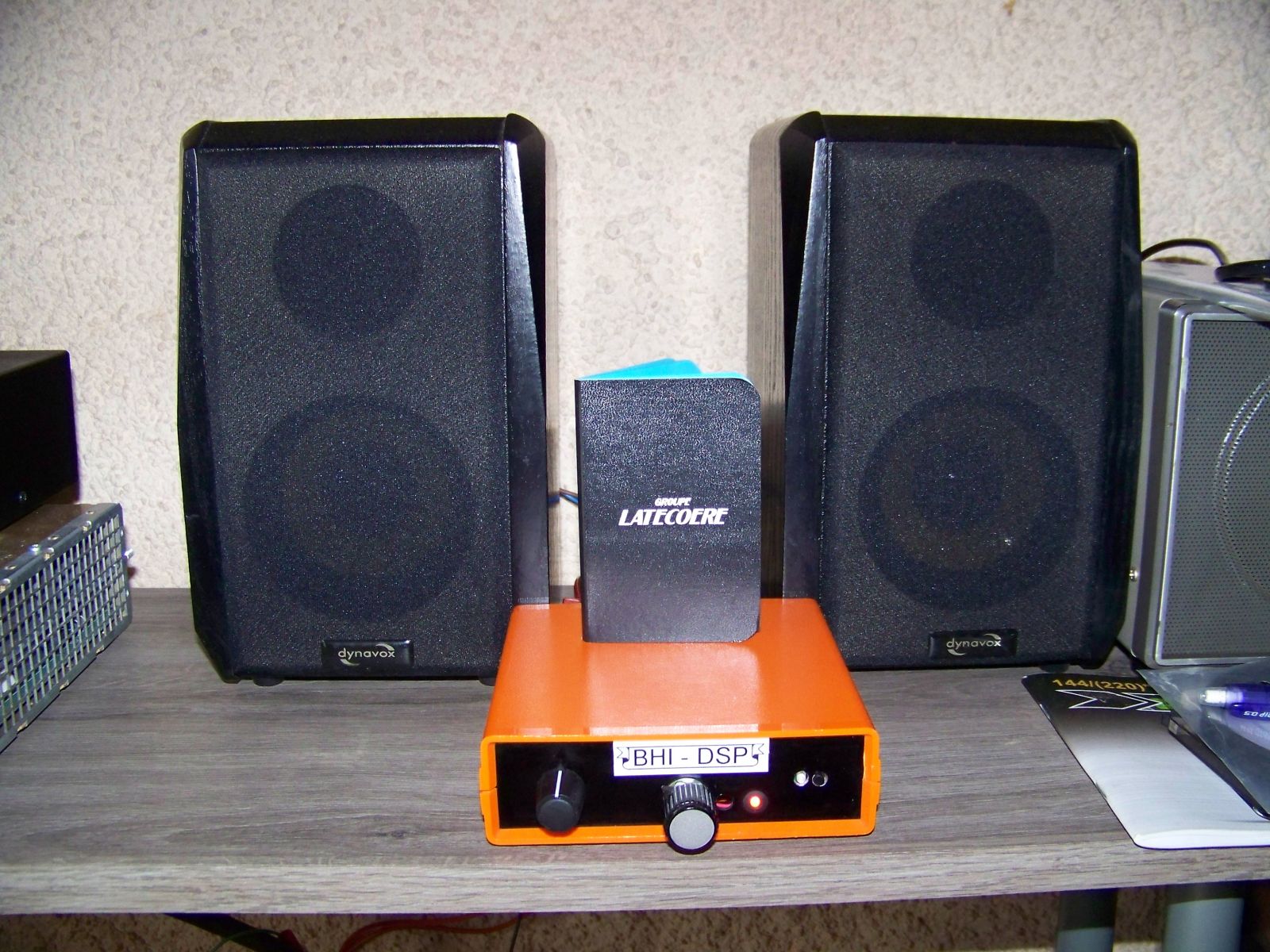

Réalisation d’un DSP audio efficace

Triste constat, bien que les DSP FI et audio soient souvent installés par défaut dans les transceiver modernes les résultats ne se révèlent pas toujours à la hauteur, à l’usage il est quasiment impossible d’éliminer les bruits qu’un vénérable module BHI traite sans difficultés. Ce constat nous sommes nombreux à l’avoir fait avec des IC7300 et des FT450D mais pas que …

Le signal audio étant souvent faible après déverminage il est indispensable de le compléter par un amplificateur audio conséquent qui vous permettra de sortir le DX rare avec une compréhensibilité insolente, ce sera un TDA2003 qui délivre 10Watts sans rechigner. Le confort d'écoute en bande HF rappelle l’écoute d'un récepteur FM VHF silencieux quand personne ne parle.

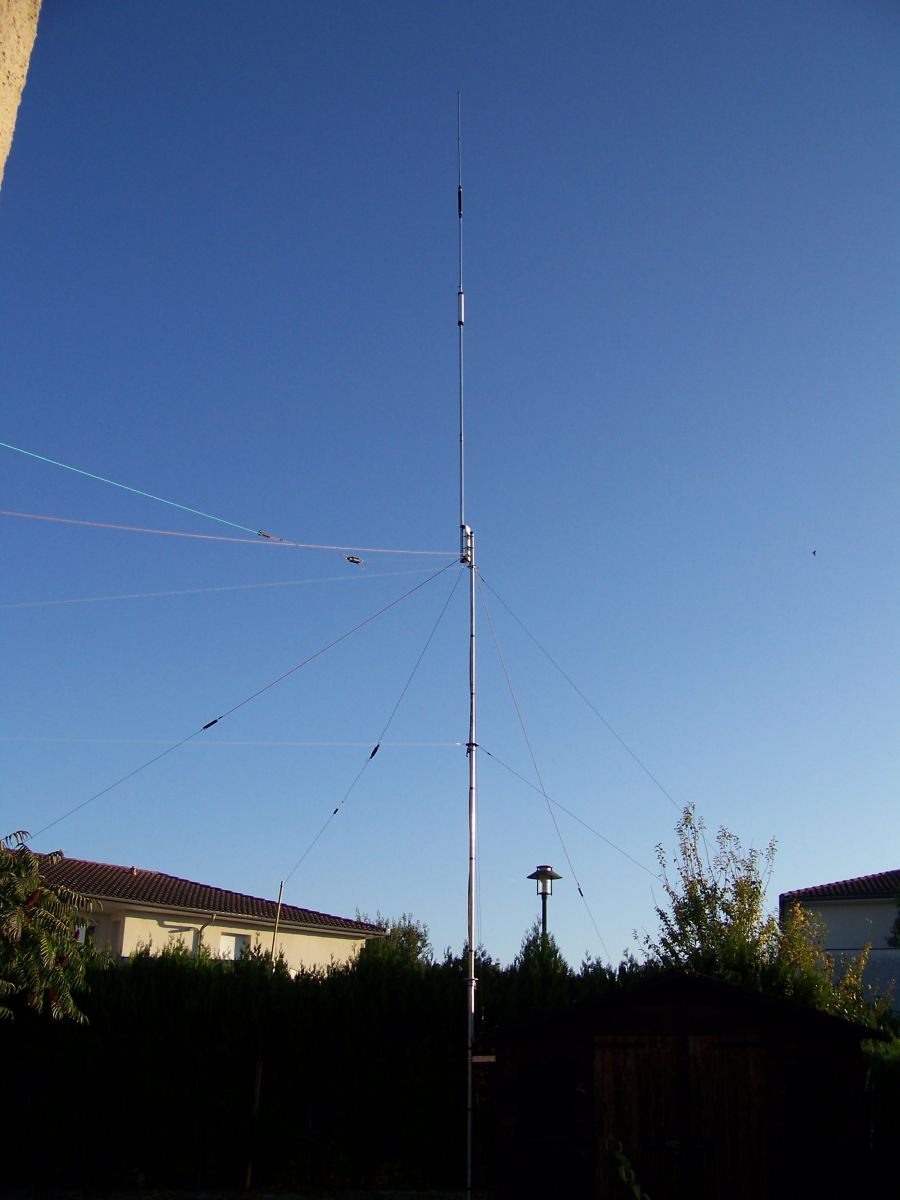

Antenne multibandes Fritzel GPA50 reconditionnée :

Avec prés de 200 DXCC contactés entre Aout 2018 et Novembre 2018 on peut considérer que c’est une bonne antenne !

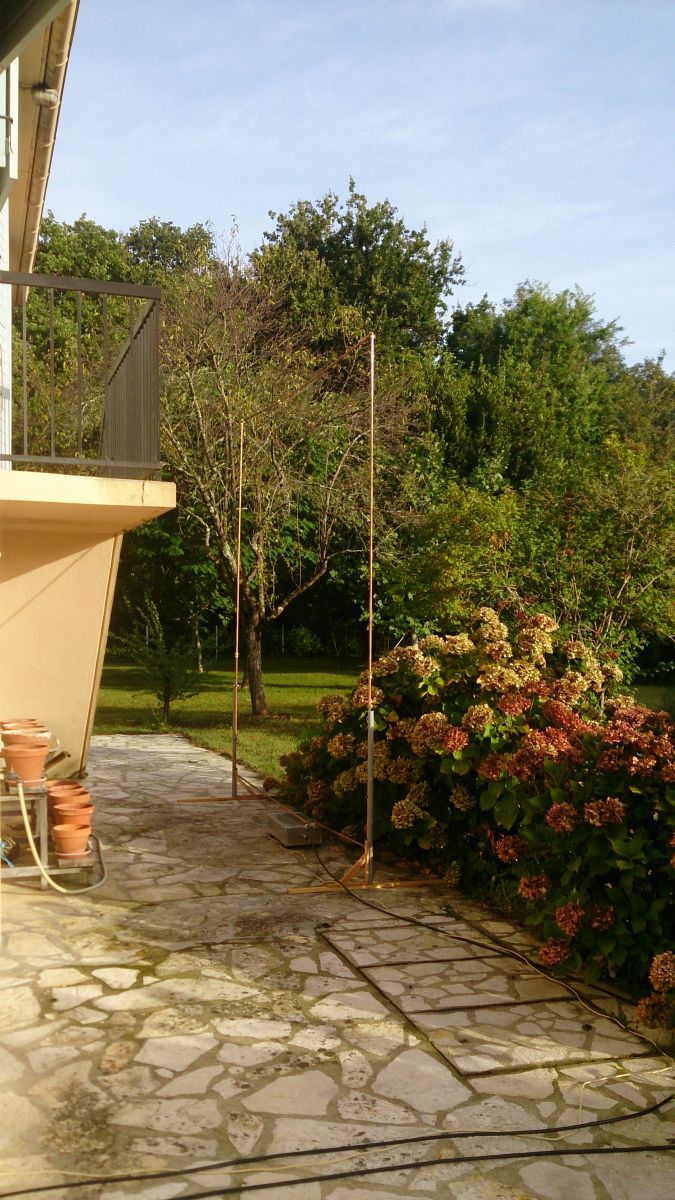

Ce sont des dipôles en L déployés autour de la base de l'antenne à 6m du sol, l'antenne est reliée au mat télescopique via une plaque de transfert en téflon alimentaire non cancérigène et vraiment pas chère. De grâce les brins horizontaux en fait inclinés à 80° ne doivent jamais être mis à la terre, ce serait une erreur qui rendrait l'antenne totalement inefficace. Consultez les descriptions d’antennes appelées « Up and outer » pour en savoir davantage.

Carnet de trafic, prédiction de passages de satellites sous Linux

Le carnet de trafic CQRlog est une pure merveille, rien ne manque, il fait beaucoup mieux que les bricolages payants sous Windows champions du plantage à répétition. Le cluster aide à préremplir le carnet de trafic, la fréquence et le mode adéquat sont automatiquement envoyés à l’E/R en une fraction de seconde.

La sauvegarde des QSO est automatique vers HRDlog, HamQTH et Clublog, de plus le carnet de trafic est totalement sauvé au format ADIF vers un cloud, cela permet de consulter/éditer le carnet de trafic en portable depuis un smartphone par exemple. QRZ.com est mis à jour en important le carnet de trafic de temps en temps, le logiciel Qtel permet d’utiliser le réseau Echolink.

Hommage à un OM disparu FY8AC,

Ancien de Latécoère – 1928, Constant NAROLLES né à Cayenne en Guyane Française assurait la sécurité « radio » des liaisons postales aériennes entre la France et l’Amérique du Sud via les côtes africaines ainsi que la sécurité des vols de nuit des avions en mission.

F8YAC, premier radioamateur guyanais, fut nommé au rang d’officier, il est co-inventeur de l’antenne Rotary Beam, celui lui a valu d’être élevé Membre Honoraire en Amérique du Nord le 13 Déc. 1964 pour ses réalisations et travaux de recherche (Cookbook de 1956 à 1986). Avant lui personne n’avait eu l’idée d’orienter une antenne directive dans la direction du correspondant, les stations de broadcast, les stations officielles, les radioamateurs du monde entier ne lui diront jamais assez merci. Il était l’ami du président de la République sénégalaise, Léopold SEDAR SENGHOR.

?73’s QRO de Philippe - F1UOD à 20km au Sud-Est de Toulouse
